가. 갈매기표지는 갈매기 기호체 및 표지판, 지주로 구성된다.

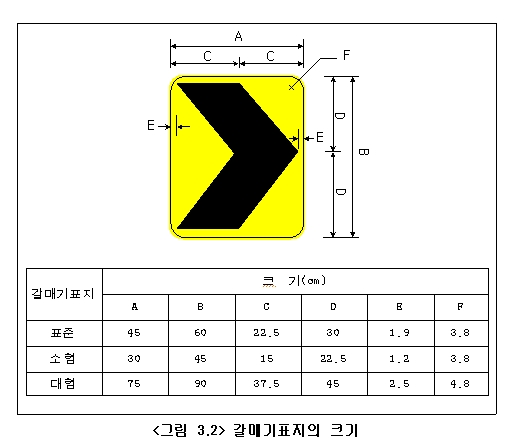

나. 갈매기표지의 형상은 아래와 같이 한다.
1) 판의 규격은 가로 45cm, 세로 60cm를 표준적인 규격으로 한다.
2) 갈매기 기호체의 꺾음 표시는 1개로 한다.
3) 중앙분리대, 교량 등 도로 구조물에 의해 표준 규격의 설치가 용이하지 못한 장소에서는 규격을 축소하여 사용할 수 있다.
4) 공사구간에서 사용하는 갈매기표지는 도로의 상황 및 교통의 상황 등을 감안하여 전체적인 안전시설 설치 계획에 따라 규격을 조절할 수 있다.
5) 2차로 도로에서는 양면형으로 하고, 중앙분리대로 분리된 4차로 이상 도로에서는 단면형으로 설치한다.
다. 지주는 표지판을 필요한 위치에 확실히 고정할 수 있어야 한다.
* 출처 : 국토해양부 지침
상세한 내용은 첨부 hwp 파일을 다운받으시기 바랍니다
