포스트텐션과 철골스트러트를 이용하여 건축 경사벽체 구조물을 시공하기 위한 가설공법

페이지 정보

첨부파일

• 홍보용 요약자료_608.pdf (4.2M) 51회 다운로드 DATE : 2013-04-25 12:41:49

관련링크

본문

원리

① 경사구조물의 전도에 의한 응력 및 변위를 줄이기 위해 경사벽체 내부에 포스트텐션 긴장재를 설치함.

② 경사구조물 하중 일정부분을 수직구조물로 분담시키기 위해 철골스트러트를 설치함.

③ 철골스트러트로 전달된 하중이 수직벽체에도 작용하기 때문에 수직벽체에도 포스트텐션 긴장재를 설치함.

④ 철골스트러트와 포스트텐션의 상호보완작용을 고려한 건축 경사벽체 구조물 지지 가설공법

(2) 공법설명

① 포스트텐션 공법

  트랜스퍼트러스가 완성되기 전까지, 시공단계에서 경사진 벽체의 응력을 설계하중 이내로 조절하기 위하여 벽체내부에 설치한다.  벽체의 인장력이 발생하는 구간에 강연선을 설치하고 긴장시켜 벽체의 인장력을 줄인다.

  수직벽체에 벽체 당 6개의 긴장재(tendon)를 설치하여 8층에서 시작해 6개층마다 2개의 긴장재를 긴장시키고, 경사벽체에는 벽체 당 12개의 긴장재를 설치하여 5층 에서 시작해 3개층마다 2개의 긴장재를 긴장시킨다.

  하중은 최대인장하중의 75%를 작용시키며, 트랜스퍼트러스 설치 후 경사벽체의 긴장재에 작용된 인장력만을 제거한다.

② 철골스트러트 공법

  철골스트러트는 경사구조물 하중의 일부를 수직구조물로 전달시키는 것이다. 반복적인 구조해석검토 결과, 가장 효율적인 구성이 3단 철골스트러트였으며 효율을 더 높이기 위해 선하중(Pre-Loading)을 스트러트 각각의 단부에서 작용시킨다.

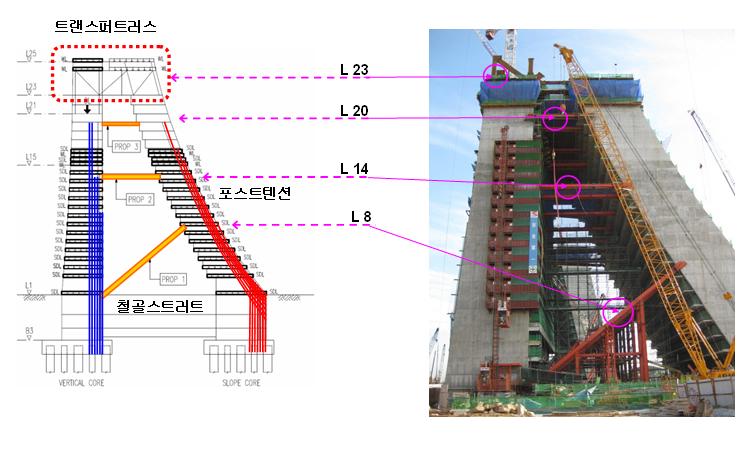

                                         [그림1] 신기술 개요도





           [그림2] Hydraulic Jack                     [그림3] 포스트텐션긴장재 설치





                                        [그림4] 트랜스퍼트러스

출처 : 국토교통부
