신기술 상세
  신기술명 : 고성능 분체 혼화재 및 조기강도형 알칼리프리계 급결제를
사용한 습식 숏크리트 공법
  <?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

신기술 상세 정보
W/B
(%)
S/a
(%)
단위중량(kg/m3)
Gmax
급결제
(%)
W
C
고성능
분체
혼화재
S
G
고성능감수제
강섬유
35?
40
55?
70
183
456
24
1,127
603
5?8
40
〈13
C×8%


<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" /><?xml:namespace prefix = w ns = "urn:schemas-microsoft-com:office:word" />201302061360106984649001_jpg

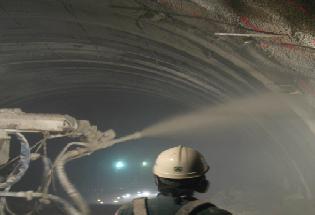

본 신기술은 일반강도와 동일한 시공방법, 인력 및 타설장비를 사용하면서도 숏크리트의 28일 압축강도를 40 MPa 이상으로 고강도 발현이 가능하도록 하였으며, 또한 백화현상 최소화 등 장기 내구성을 향상시킨 기술이다. 재료배합은 지반조건, 사용골재의 입도분포 등에 따라 조금씩 상이하지만 기본배합은 위의 표와 같다. 본 신기술의 고성능 분체 혼화재는 시멘트 사용량의 5%로 치환․사용되며, 시멘트 사용량의 8%로 알칼리프리계 급결제를 사용하고 5?8kg/m3의 고성능감수제를 사용하여 W/B(물/바인더)비를 40% 이하로 적용한다.
(가) 고성능 분체 혼화재


? 일반적으로 터널 시공시 사용되는 실리카흄은 전량 수입에 의존해야 하며, 메타카올린의
경우 소성과정에서 다량의 연료가 소모되고 유가에 따라 가격변동이 심하므로 경제성이
저하됨
? 현 고강도 숏크리트 재령 28일 압축강도 35MPa를 상회하는 40MPa를 목표로 개발되어
터널의 붕괴 및 붕락사고를 미연에 예방하고 부수적인 보강을 줄임으로써 공사비, 공사 기간, 시공성 등이 기존 숏크리트보다 유리함
? 강력한 음이온 포집능력이 있는 무기나노 합성점토를 사용하여 숏크리트 내의 염소이온,
황산이온등 숏크리트 열화 요인을 포집할 수 있어 내구성이 향상


(나) 조기강도형 알칼리프리계 급결제


? 알루미네이트계 급결제는 급격한 초기강도 발현으로 인하여 20 ? 30%의 장기강도 손실
을 가져오며, 강한 염기성으로 인하여 작업자의 안전을 위협하고 독성이 매우 강함
? 재령 3시간 압축강도 1MPa이상의 강도 발현으로 기존 2?3회 반복시공으로 이루어지는
공정을 1회 시공으로 단축
? 불리한 지반조건이나 산악터널 시공시 터널의 급속 안정화를 통하여 상재하중, 수압, 토압
등 외력에 대한 안정성 확보
? 알칼리프리계 급결제의 사용으로 작업자의 안전성 확보 및 환경오염 최소화


(다) 유동화제 (폴리카르본산계)


? 고내구성/고강도 숏크리트에 적용성 우수
폴리카르본산의 분자량과 측쇄를 숏크리트 특성에 맞추어 개발하여 점성완화 및 유지시간
증가시켰으며, 고분말 분체혼화재의 분산성을 극대화하여 숏크리트 장비의 부하를
최소화함
? 골재 중 토분과의 반응성 감소하여 부순 모래나 토분 함량이 높은 골재를 사용하더라도
분산력 및 유지력 저하 등의 문제가 없음

출처 : 국토교통부
